Leuchtdichte- und Farbmesskamera
Mit den Leuchtdichtemesskameras der Produktfamilie luca können Leucht- und Strahldichteverteilungen hochauflösend gemessen werden.

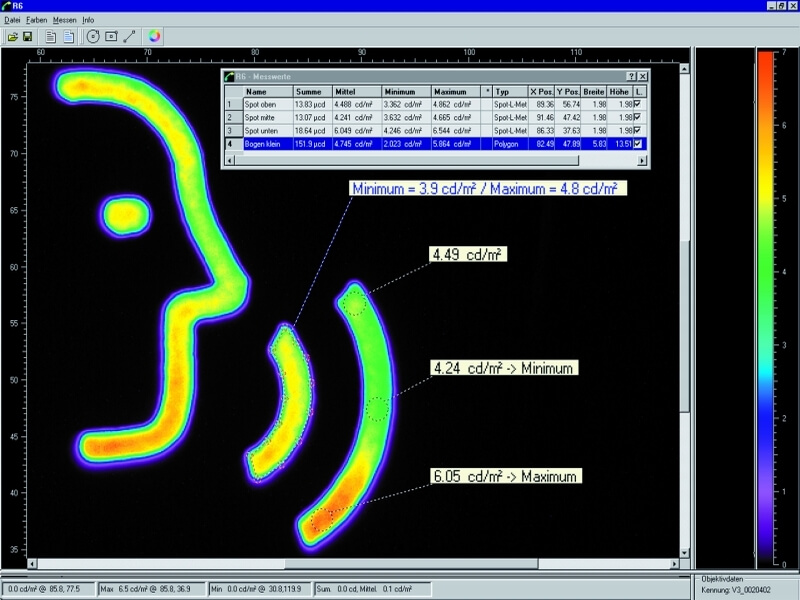

Ob bei Displays, Bedienelementen oder Leuchten – luca analysiert die ortsaufgelöste Leuchtdichte schnell und einfach. Die komfortable Ansteuer- und Auswertesoftware bietet hierzu eine Vielzahl von Auswertefunktionen.
luca arbeitet mit hochwertigen CMOS-Matrixkameras und bietet hierbei im HighDyn Modus bis zu 5 Dekaden an Dynamik in einer Messung – bei überragendem Signal/Rausch-Verhältnis.
Leuchtdichtemesskamera luca
Ortsaufgelöste Leuchtdichtemessung

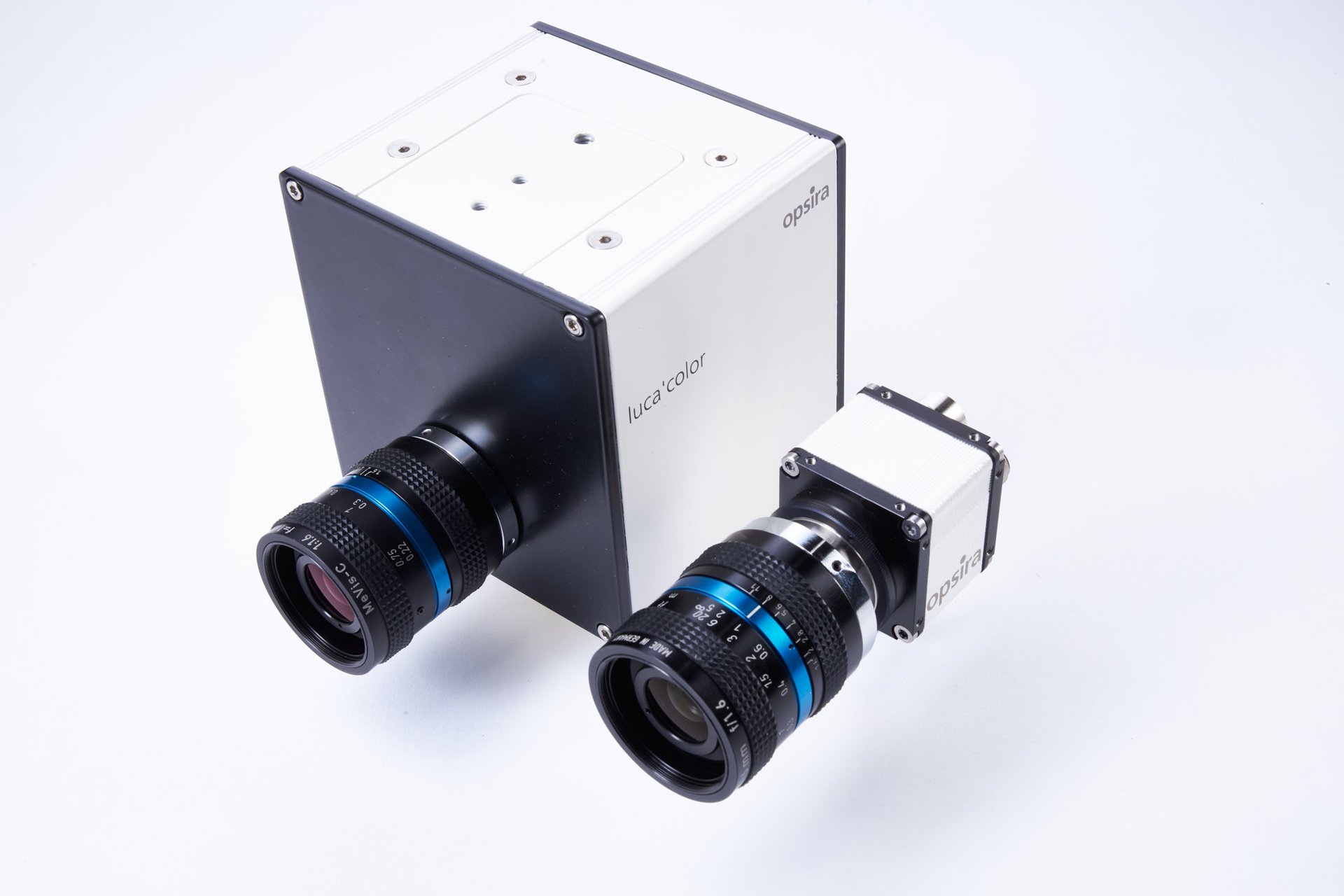

Mit der Systemerweiterung luca'color sind Messungen mit bis zu 10 verschiedenen spektralen Gewichtungsfunktionen möglich. Dies erlaubt neben der Messung der Leuchtdichte z.B. auch die ortsaufgelöste Messung der Farbverteilung nach CIE1931 oder, zusammen mit einem der opsira Goniophotometer, die Erstellung von polychromatischen Strahlendaten für die Optiksimulation. Andere spektrale Gewichtungen sind einfach zu realisieren.

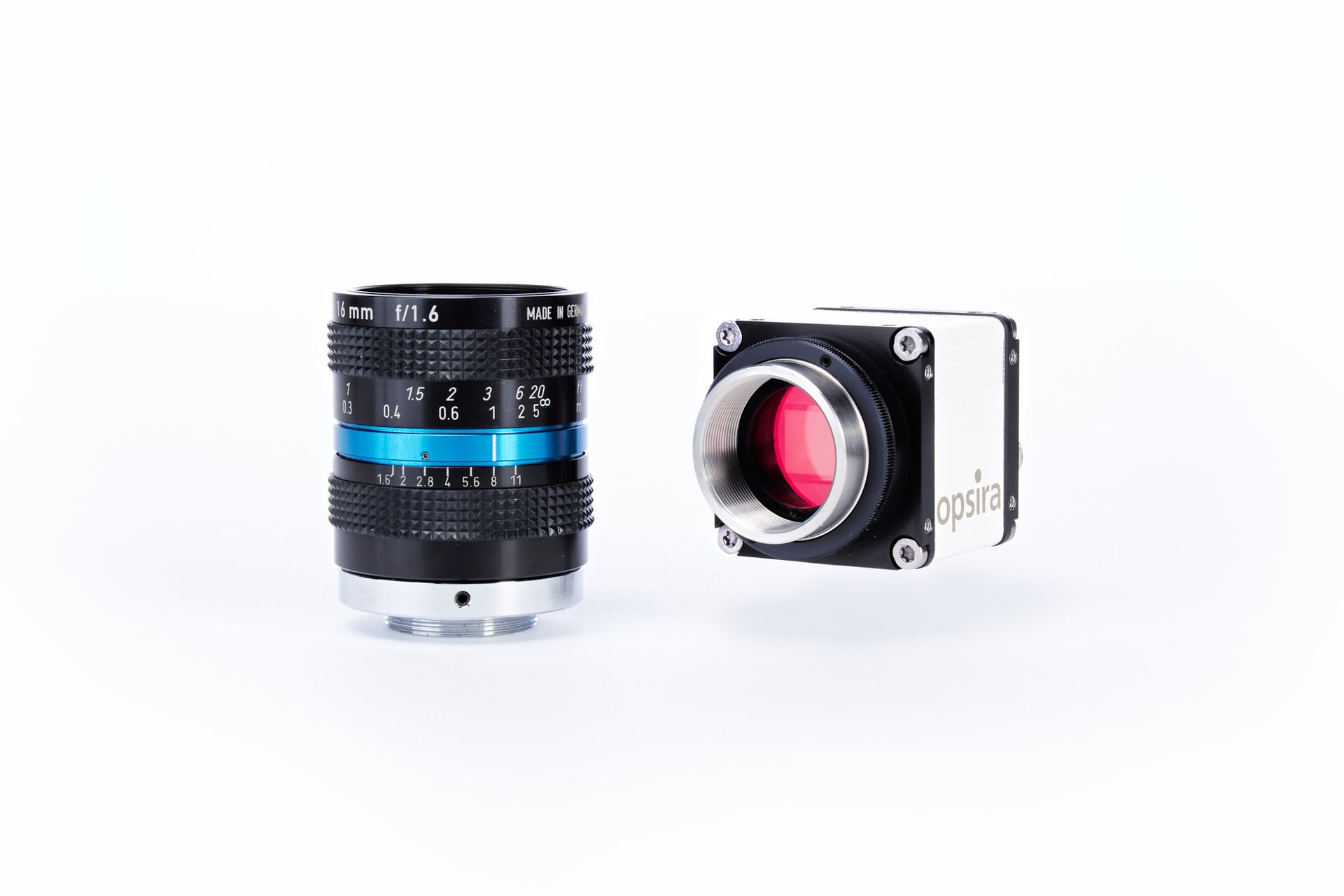

Eine große Anzahl von verschiedenen Messobjektiven ermöglicht eine große Flexibilität in der Größe der Messobjekte.
Zur Integration von luca in automatisierten Prüfprozessen, z.B. end-of-line Kontrollen, ist die leistungsfähige TCP/IP Schnittstelle luca'remote erhältlich.
Messgrößen
| Leuchtdichteverteilung | L(x,y) [cd/m²] |
| Strahldichteverteilung | L(x,y) [W/(m²·sr)] |
Spezifikationen
| Messbereich Leuchtdichte | 0,1 cd/m² bis 1 Mcd/m² *¹ |
| Messdynamik | 12 Bit / 16 Bit im HighDyn Mode durch Mehrfachbelichtung |
| Messzeit | 20 μs bis 20 s möglich |
| Auflösung Auflösung 5 MP Modell Auflösung 12 MP Modell | 2464 x 2056 effektive Bildpunkte 4112 x 2008 effektive Bildpunkte |
| Linearität | > 99% |
| Messfehler (Normlichtart A) | Leuchtdichte: ± 4%, x,y : ± 0,004 |
*¹ abhängig vom Messobjektiv, Obergrenze durch geeignete Neutraldichtefilter beliebig skalierbar
Die opsira Leuchtdichtemesskamera luca gibt es in verschiedenen Versionen
Modell
Auflösung
Messgrößen
Modell:

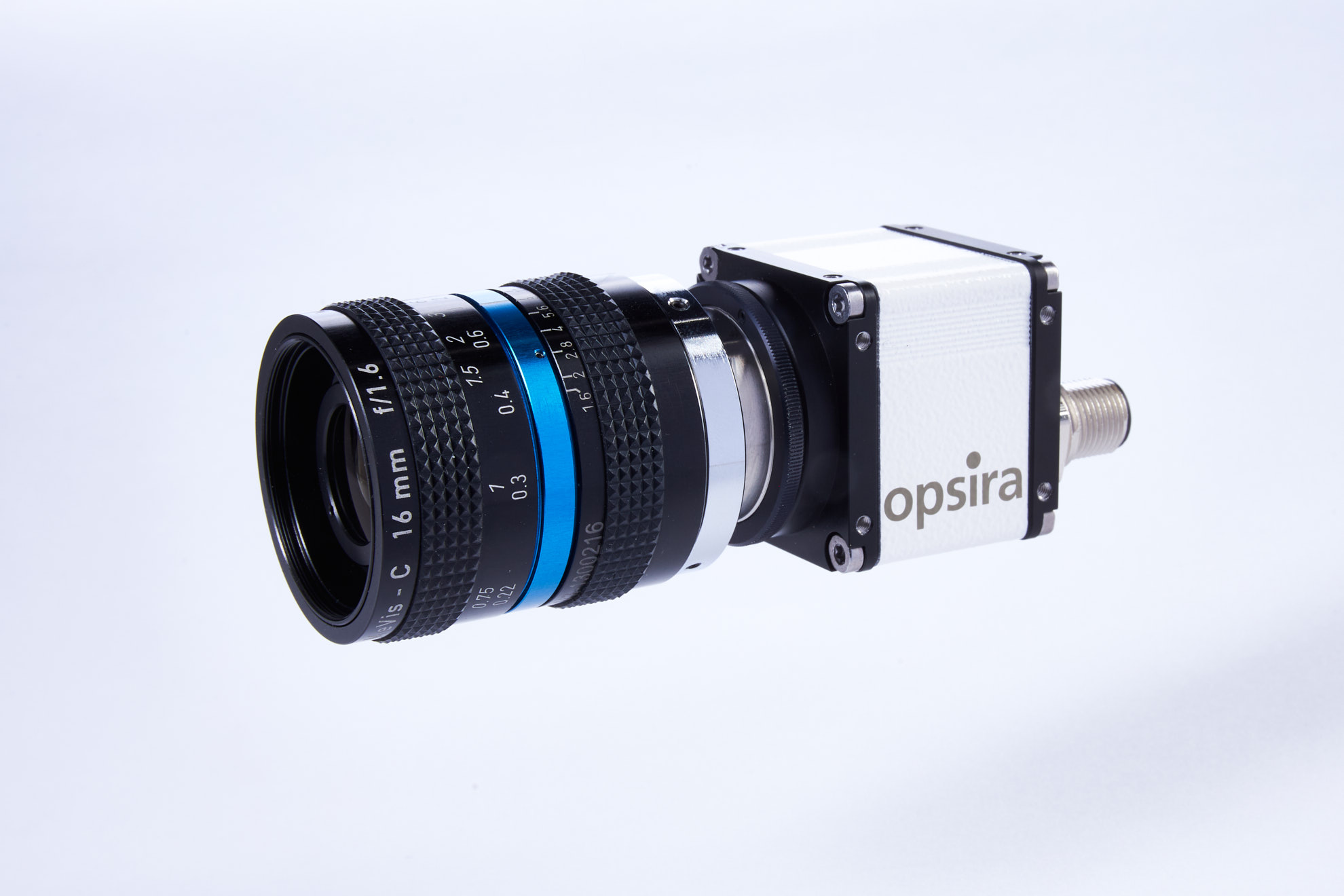

LMS-5
Auflösung:
5 Megapixel
Messgrößen:
Leucht- und Strahldichte
Modell:

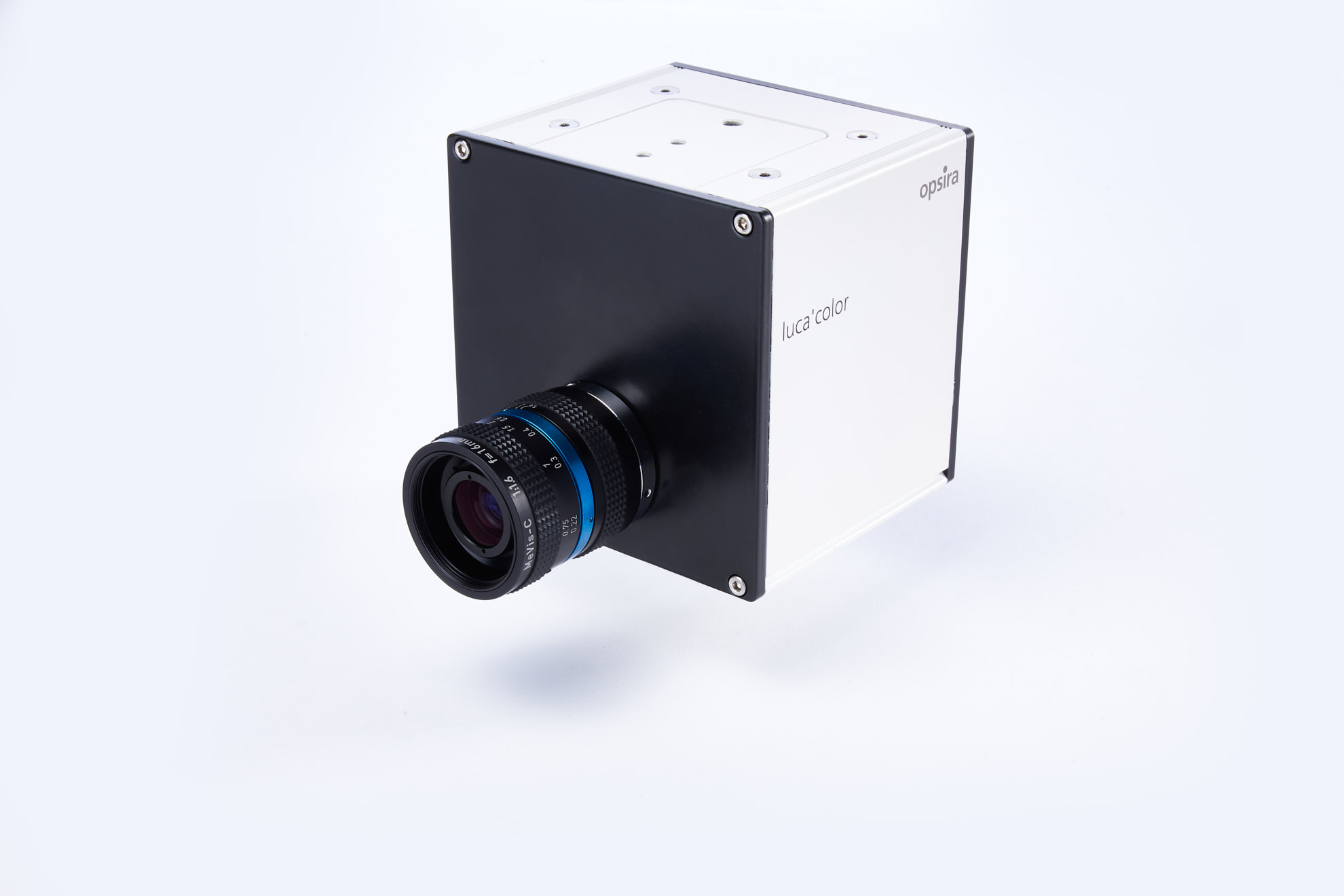

LMS-12
Auflösung:
12 Megapixel
Messgrößen:
Leucht- und Strahldichte
Modell:
LMS-5-F
Auflösung:
5 Megapixel
Messgrößen:
Leucht- und Strahldichte, Farbe
Modell:
LMS-12-F
Auflösung:
12 Megapixel
Messgrößen:
Leucht- und Strahldichte, Farbe
*¹ abhängig vom Messobjektiv, Obergrenze durch geeignete Neutraldichtefilter beliebig skalierbar
LMS-5
LMS-5
LMS-12
LMS-12
LMS-5-F
LMS-5-F
LMS-12-F
LMS-12-F
| Zubehör | Beschreibung |
|---|---|
| luca’lux | Systemerweiterung zur schnellen Messung von Beleuchtungsstärke und Lichtstärkeverteilungen |
| gonio'0pi, gonio'2pi, gonio'4pi | Goniophotometer zur winkelabhängigen Messung |
| robogonio | Goniophotometer zur winkelabhängigen Messung mit hoher Flexibilität |
| Messobjektive | Messobjektive zur Realisierung verschiedener Messfelder in verschiedenen Entfernungen |
| Filter | Filter zur Realisierung beliebiger spektraler Gewichtungsfunktionen |
| Befestigungen | Stative, Wand- und Deckenbefestigungen, Kameraadapter |
